Egy olyan korszakban, amikor az akkumulátortechnológia az elektromos járművek (EV-k), a megújuló energiarendszerek és a hordozható elektronika innovációját vezérli, elengedhetetlen az akkumulátorok töltöttségi állapotának (SoC) és egészségi állapotának (SoH) megértése. Ezek a mutatók nemcsak javítják az akkumulátor teljesítményét, hanem hozzájárulnak a biztonsághoz és a hosszú élettartamhoz is. Ez a blog alaposan megvizsgálja az SoC és SoH jelentőségét, és átfogó módszereket kínál ezek kiszámításához.
Mi az a töltési állapot (SoC)?
A SoC az akkumulátor aktuális töltöttségi szintjét mutatja a névleges kapacitásának százalékában. Például, ha egy 100 Ah kapacitású lítium-ion akkumulátorban 50 Ah van hátra, akkor SoC-je 50%. A SoC több okból is kulcsfontosságú:
1. Teljesítménymenedzsment
Az SoC megértése lehetővé teszi a felhasználók számára, hogy optimalizálják az akkumulátor teljesítményét. Az elektromos járművekben az optimális SoC hatótávolság (általában 20% és 80% között) fenntartása növelheti a vezetési hatékonyságot és megnövelheti a jármű hatótávját. Sok elektromos autó akkumulátor-felügyeleti rendszert (BMS) tartalmaz, amely az SoC alapján állítja be a teljesítményt, hogy biztosítsa a zökkenőmentes teljesítményt és megakadályozza a mélykisülést.
2. Az akkumulátor élettartama
Az akkumulátor élettartama szorosan összefügg az SoC kezelésével. A gyakori mélykisülés (20% SoC alatt) és túltöltés (80% SoC felett) az akkumulátor felgyorsult öregedéséhez és a kapacitás csökkenéséhez vezethet. Ha az akkumulátort az ideális SoC tartományon belül tartja, jelentősen meghosszabbíthatja annak élettartamát, így idővel több töltést is kibír.
3. Biztonsági szempontok
Az SoC monitorozása kritikus fontosságú a veszélyes helyzetek megelőzésében. A túltöltés hőkimerüléshez vezethet, ahol az akkumulátor hőmérséklete ellenőrizhetetlenül növekszik, ami tüzet vagy robbanást okozhat. Ezzel szemben az akkumulátor túlzott lemerülése visszafordíthatatlan károsodáshoz vezethet. Az SoC-t valós időben figyelő rendszerek segítenek csökkenteni ezeket a kockázatokat.
Mi az egészségi állapot (SoH)?
Az SoH az akkumulátor általános állapotát tükrözi az új akkumulátor optimális állapotához képest. Különféle tényezőket foglal magában, beleértve a kapacitást, a belső ellenállást és a hatékonyságot. Az SoH-t általában százalékban fejezik ki, jelezve, hogy mennyi maradt az eredeti kapacitásból.
1. Egészségügyi megfigyelés
A SoH rendszeres értékelése lehetővé teszi a proaktív karbantartást. Az SoH időbeli követésével a felhasználók azonosíthatják a romlási trendeket, és megtehetik a korrekciós intézkedéseket, mielőtt az akkumulátor meghibásodik. Például az olyan kritikus alkalmazásokban, mint a repülés vagy az orvosi eszközök, az egészségügyi problémák korai felismerése létfontosságú a működési megbízhatóság biztosítása érdekében.
2. Élettartam előrejelzése
Az SoH kulcsmutatóként szolgál az akkumulátor fennmaradó kapacitásának és hasznos élettartamának (RUL) előrejelzéséhez. A fejlett modellek meg tudják becsülni a SoH-t a múltbeli teljesítményadatok és az aktuális állapotmérők segítségével, ami kulcsfontosságú a készletkezeléshez és az ipari alkalmazások karbantartásának tervezéséhez.
3. Működési hatékonyság
Az SoH megértése lehetővé teszi a felhasználók számára, hogy az akkumulátor állapota alapján módosítsák használati szokásaikat. Ha az SoH jelentős kapacitásvesztést jelez, a felhasználók dönthetnek úgy, hogy korlátozzák a nagy fogyasztású alkalmazásokat a váratlan leállások megelőzése érdekében.

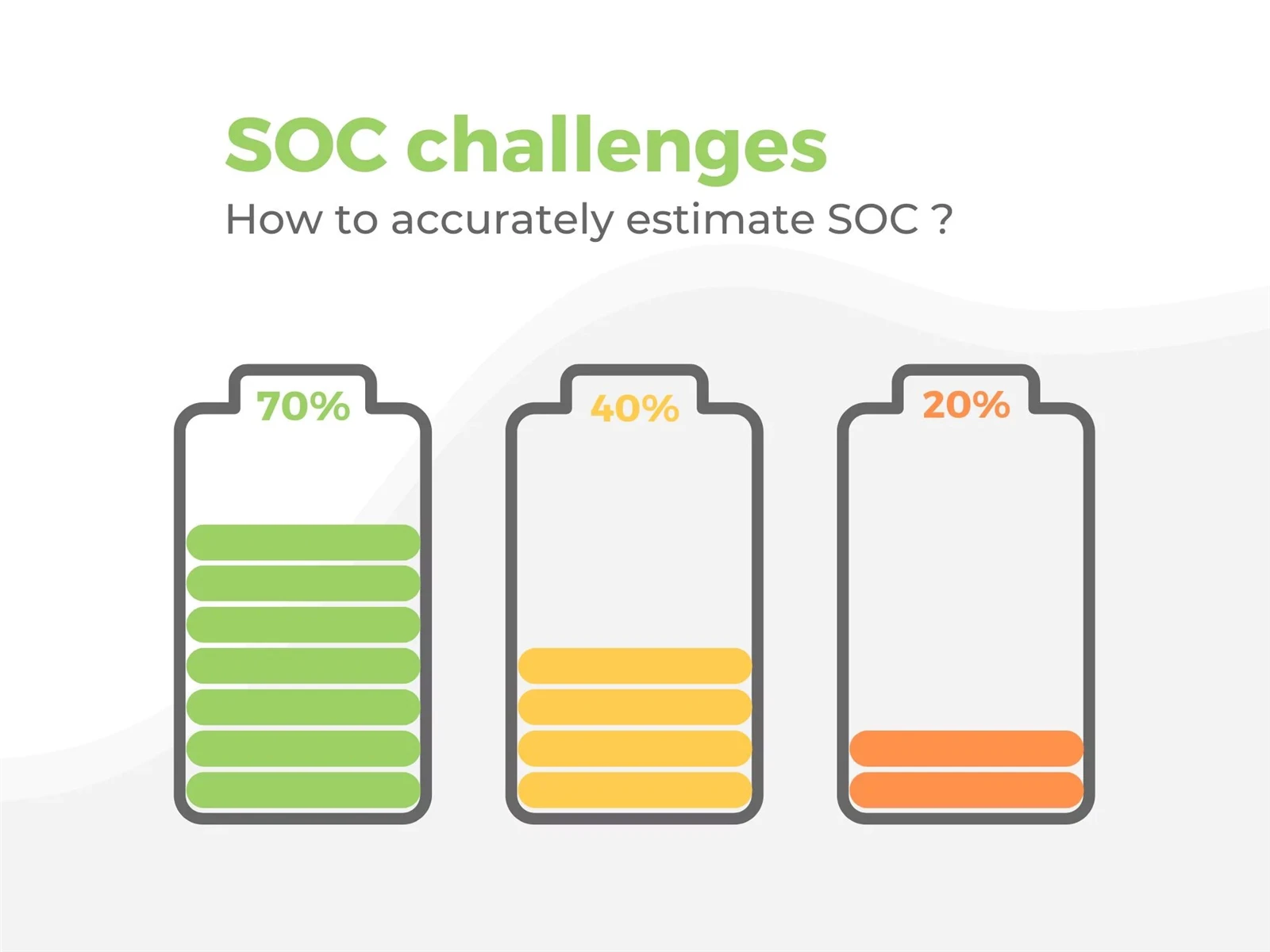

Hogyan számoljuk ki a SoC-t
1. Nyitott áramköri feszültség (OCV) módszer
Az OCV módszer magában foglalja az akkumulátor feszültségének mérését, amikor az nincs terhelés alatt. Minden feszültségszint egy adott SoC-nak felel meg egy előre meghatározott feszültség-SoC görbe alapján. Ez a módszer pontos, de az akkumulátornak egy ideig pihennie kell, így valós idejű alkalmazásokhoz nem praktikus.
Példa:Tegyük fel, hogy van egy lítium-ion akkumulátora, amelynek névleges feszültsége 3,7 V. Ha terhelés nélkül méri a feszültséget, és 3,6 V-nak találja, akkor hivatkozhat az akkumulátor gyártójának feszültség-SoC görbéjére. Ez azt jelzi, hogy az SoC körülbelül 80%.
2. Amperóra (Ah) számlálás
Ez a módszer követi az akkumulátorba belépő és kilépő kumulatív töltést. Az áram időbeli integrálásával a felhasználók megbecsülhetik az SoC-t. Az önkisülés miatt azonban hibák halmozódhatnak fel, különösen a régebbi akkumulátorok esetében. A rendszeres újrakalibrálás elengedhetetlen a pontos SoC-leolvasások fenntartásához.
Példa:Vegyünk egy 100 Ah kapacitású akkumulátort. Ha 5 órán keresztül 10 A áramerősséggel kisüti, akkor kiszámíthatja a kisütt kapacitást:
Kisütési kapacitás=Kisütési áram × idő=10A × 5 óra=50Ah
Teljesen feltöltött állapotból (100 Ah) kiindulva a jelenlegi SoC a következő lenne:
SoC=((100Ah–50Ah) / 100Ah ) × 100%=50%
3. Kálmán-szűrés és gépi tanulás
A fejlett technikák algoritmusokat használnak az SoC előrejelzésére több bemenet, például feszültség, áram és hőmérséklet alapján. A Kalman-szűrők dinamikusan módosítják a valós idejű adatokon alapuló becsléseket, míg a gépi tanulási modellek tanulhatnak az előzményadatokból, hogy javítsák a pontosságot az idő múlásával. Ezek a módszerek különösen hasznosak összetett alkalmazásokban, ahol az akkumulátor állapota ingadozik.
Példa:Az akkumulátorkezelő rendszer (BMS) Kalman-szűrést használ az SoC becslések dinamikus beállításához. Egy adott pillanatban a rendszer -5 A kisülési áramot és 3,6 V feszültséget mér 25 fokos szögben. Ezen adatok feldolgozása után az algoritmus 78%-ra becsüli az SoC-t.
Hogyan számítsuk ki az SoH-t
1. Belső ellenállásmérés
Az akkumulátor belső ellenállásának mérése betekintést nyújthat az akkumulátor állapotába. Az ellenállás növekedése gyakran degradációt jelez. Az olyan technikák, mint az impedanciaspektroszkópia, pontosan mérhetik az ellenállást a különböző frekvenciákon, így átfogóbb képet adnak az akkumulátor állapotáról.
Példa:Az impedancia spektroszkópia segítségével megmérheti a lítium-ion akkumulátor belső ellenállását. Ha a mért ellenállás 30 milliohm, míg egy új akkumulátor ellenállása 10 milliohm, ez a növekedés azt jelzi, hogy az akkumulátor állapota idővel romlott.
2. Kapacitásteszt
Az ellenőrzött töltési-kisütési ciklusok lehetővé teszik a felhasználók számára, hogy mérjék a kapacitás időbeli csökkenését. A jelenlegi kapacitás és az eredeti kapacitás összehasonlításával a felhasználók kiszámíthatják az SoH-t. Ez a módszer időt és pontos ellenőrzést igényel a vizsgálati körülmények között a pontos eredmények biztosítása érdekében.
Példa:Ellenőrzött töltési-kisütési tesztet hajt végre. Az akkumulátor teljes feltöltése után megfigyelheti annak teljesítményét meghatározott terhelés mellett. Az eredetileg 100 Ah névleges teljesítményű akkumulátor most már csak 80 Ah-t támogat ugyanazon feltételek mellett. Ezért az SoH-t a következőképpen számítják ki:
SoH=(80Ah / 100Ah) × 100%=80%
3. Adatközpontú elemzés
A modern BMS folyamatosan figyeli a teljesítménymutatókat, és algoritmusokat alkalmaz a SoH értékelésére. Ezek a rendszerek különféle paramétereket elemeznek, beleértve a hőmérsékletet, a töltési ciklusokat és a használati mintákat, és valós idejű állapotfelmérést biztosítanak, amely alkalmazkodik a változó körülményekhez.
Példa:Egy intelligens BMS folyamatosan figyeli az akkumulátor töltési ciklusait, amelyek elérték az 500-at. 10 A-es átlagos kisülési áramot rögzít, és megjegyzi, hogy a hőmérséklet -10 fok és 40 fok között ingadozik. Ezen adatok alapján a rendszer 75%-ra értékeli az aktuális SoH-t, és további mintegy 600 töltési ciklus hátralévő hasznos élettartamát jósolja.
A SoC-t és a SoH-t befolyásoló tényezők
1. Hőmérséklet
A hőmérséklet kritikus szerepet játszik az akkumulátor teljesítményében és egészségében. A magas hőmérséklet felgyorsíthatja a kémiai reakciókat, ami gyorsabb öregedéshez vezet, míg az alacsony hőmérséklet csökkentheti a kapacitást és a hatékonyságot. A lítium-ion akkumulátorok optimális üzemi hőmérséklete általában 20 és 25 fok között van.
2. Töltési és kisütési arányok
Az akkumulátor felszámításának vagy ürítésének sebessége jelentősen befolyásolja a SOC -t és az SOH -t. A magas C-sebességű kisülések termikus feszültséget okozhatnak, míg az ultragyors töltés növeli a belső hőmérsékletet. A gyártók ajánlott töltési és kisütési sebességet biztosítanak e hatások mérséklése érdekében.
3. kerékpáros minták
A töltési-kisütési ciklusok gyakorisága és mélysége befolyásolhatja az akkumulátor állapotát. A sekély ciklusok (részleges kisülések) általában kevésbé károsak, mint a mély ciklusok, amelyek idővel jelentős kapacitásvesztéshez vezethetnek.
