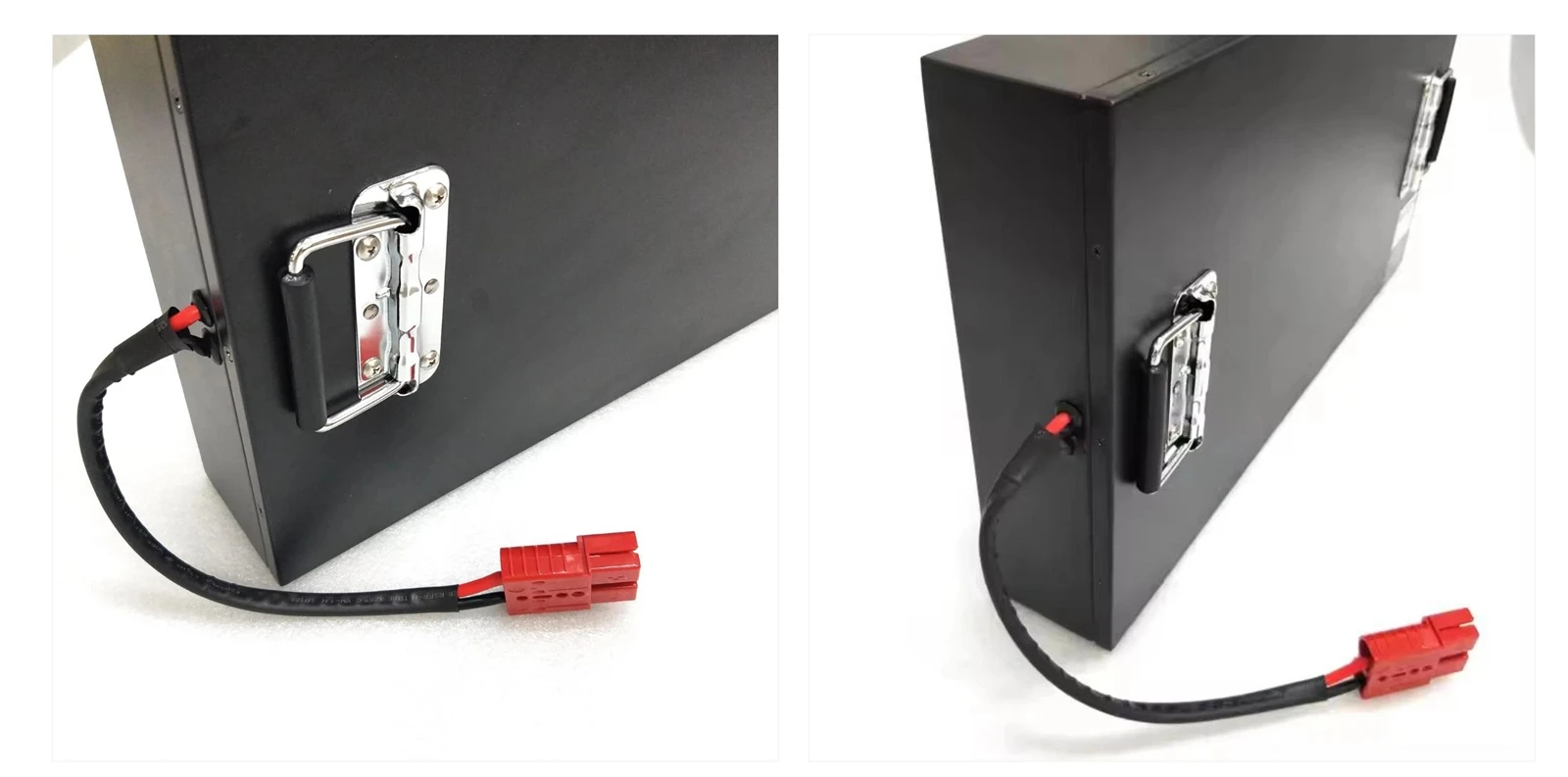

Nagy teljesítményű alkalmazásokban, például elektromos motorkerékpárok, e-kerékpárok, ipari szerszámok és megújuló energiarendszerek esetén gyakran előnyben részesítik a 72 V-os akkumulátor beállítását, hogy képes legyen magasabb nyomatékot, fokozott hatékonyságot és csökkentett átviteli veszteségeket biztosítani. A 72 V -os rendszer felépítéséhez nemcsak a megfelelő számú akkumulátor szükséges, hanem annak pontos megértését is, hogy az akkumulátor konfigurációi hogyan befolyásolják a feszültséget, a kapacitást és a biztonságot.
Sok felhasználó feltételezi, hogy a 72 V elérése egyszerűen az akkumulátorok egymásra rakásának kérdése. A sorozatok és a párhuzamos kapcsolatok helyes ismerete és az akkumulátor-specifikációk, például a jelenlegi besorolás, a belső ellenállás és a kémia hatása nélkül-a rendszer idő előtt alulteljesítheti vagy lebomlik. A megfelelő feszültség és az aktuális konfiguráció közvetlenül határozza meg a teljesítményt, a hosszú élettartamot és a megbízhatóságot.
Az akkumulátor konfigurációs alapjai: sorozat vs. párhuzamos
Tervezni a72 V -os akkumulátorcsomag, először meg kell értenie két alapvető csatlakozási módszert: sorozat és párhuzamos.
- Sorozatkapcsolat: Az egyik akkumulátor pozitív termináljának csatlakoztatása a másik negatív termináljához. Egy sorozatban a feszültségek összeadódnak, de az erősítő órák (AH) kapacitása változatlan marad. Ez a módszer a rendszer feszültségének növelésére.
- Párhuzamos kapcsolat: Az összes pozitív terminál összekapcsolása és az összes negatív terminál együtt. Ebben az esetben a feszültség állandó marad, de a kapacitás (AH) növekszik. Ezt a módszert akkor használják, ha hosszabb futási idő vagy magasabb áram kimenetre van szükség.
Mivel a cél a 72 V elérése, az akkumulátorokat sorba kell csatlakoztatni.
Feszültségbeállítások: A 6 V és 12 V akkumulátorkonfigurációk összehasonlítása
Általában két megközelítés létezik egy 72 V-os rendszer összeszerelésére a polcon kívüli akkumulátorok felhasználásával: 6 V vagy 12 V egységekkel.
- 6 V -os akkumulátorok használata:
A 72 V -os eléréshez 12 akkumulátort igényel sor (6 V × 12=72 V).
- 12 V -os akkumulátorok használata:
Csak 6 akkumulátorra van szükség (12 V × 6=72 v).
Gyakorlati összehasonlítás
12 V -os akkumulátorok:
- Kevesebb egységre és kevesebb csatlakozásra van szükség, ami csökkenti a komplexitást és a huzalozási hibák potenciálját.
- Általában magasabb áramkibocsátási kapacitást kínál, így azok megfelelőbbé teszik azokat nagy teljesítményű terhelésekhez, például motorokhoz vagy inverterekhez.
6 V -os akkumulátorok:
- Gyakran olcsóbb, különösen mélyciklusú ólom-sav formátumokban.
- Kínáljon szélesebb lehetőségeket az űrlapfaktor és a csere rugalmassága szempontjából.
- Lehet, hogy jobban megfelelnek azoknak a felhasználóknak, akik hozzáférnek az olcsó vagy többletkészlethez.
A 6 V és 12 V -os akkumulátorok közötti választás a hely korlátozásaitól, a rendszer jelenlegi követelményeitől és a karbantartási preferenciáktól függ. A legtöbb DIY 72 V -os akkumulátor -felépítésnél azonban a 12 V -os akkumulátorok gyakoribbak egyszerűségük és az elektromos járművek jobb kompatibilitása miatt.
Alapszámítás: Hány 12 V -os akkumulátor érje el a 72 V -ot?
A képlet egyértelmű:
Az akkumulátorok száma=Célfeszültség ÷ akkumulátor feszültsége
12 V -os akkumulátorokhoz:
72V ÷ 12V=6 akkumulátorok (sorozatban)
Minden akkumulátor 12 voltot ad, és ha sorba csatlakoztatva van, a teljes rendszer feszültsége az összes feszültség összege. Az általános kapacitás azonban megegyezik a láncban lévő egyetlen akkumulátorral.
Például, ha minden 12 V-os akkumulátor kapacitása 20AH, akkor a teljes 72 V-os csomag 72 V 20AH-NOT 72V 120AH lesz.
Ez a megkülönböztetés elengedhetetlen a rendszer futásidejének és az aktuális szállítás becsléséhez. Ha nagyobb kapacitásra van szükség, további 72 V sorozatú karakterláncok párhuzamosan csatlakoztathatók az AH méretezéséhez.
Lépésről lépésre: Hogyan lehet csatlakozni a 6x 12 V-os akkumulátorokat
A 72 V -os rendszer számára a hat 12 V -os akkumulátor biztonságos bevonásához kövesse ezeket a lépéseket:
1. Felkészülés:
- Győződjön meg arról, hogy az összes akkumulátor azonos márkájú, modell, feszültség és kapacitású.
- Ideális esetben ugyanabból a gyártási tételből kell származniuk, hogy biztosítsák a kiegyensúlyozott teljesítményt és a töltési viselkedést.
2. Huzalozási sorrend:
- Csatlakoztassa az 1. akkumulátor negatív (-) terminálját a 2. akkumulátor pozitív (+) csatlakozójához
- Csatlakoztassa a 2. akkumulátor negatív (-) -t a 3 akkumulátor pozitív (+) -hoz
- Folytassa ezt a folyamatot a 6-os akkumulátorig, amelynek negatív (-) terminálja a rendszer negatív kimeneteként szolgál
- Az 1. akkumulátor pozitív (+) lesz a rendszer pozitív kimenete
3. Végső kimenet:
Az első akkumulátor pozitív és az utolsó akkumulátor negatívjának mért feszültségének körülbelül 72 V -nak kell lennie (vagy magasabbnak, ha teljesen feltöltve).
4. Dupla ellenőrzés:
- Ellenőrizze, hogy az összes csatlakozás szűk és korróziómentes-e.
- Használjon megfelelő méretű szigetelt kábeleket a várt áramterhelés kezeléséhez.
Fontos szempontok egy 72 V -os akkumulátoros rendszer felépítésekor
Míg a hat 12 V-os akkumulátor sorozatban történő csatlakoztatása technikailag egyszerű, számos kritikus óvintézkedés van a biztonság, a megbízhatóság és a hosszú távú teljesítmény biztosítása érdekében.
Használjon azonos akkumulátorokat
Mind a hat akkumulátornak meg kell egyeznie a feszültség, a kapacitás (AH), a kémia, a márka és lehetőleg gyártási tételben. A belső rezisztencia vagy a korszerűség változásai kiegyensúlyozatlan töltéshez és kiürüléshez vezethetnek, ami:
- Csökkentett rendszer élettartama
- A gyengébb sejtek korai lebomlása
- A termikus kiszabadulás kockázata lítium-alapú rendszerekben
Biztonságos kezelési gyakorlatok
Az akkumulátor -szerelvény jelentős kockázatot jelent, ha nem megfelelően teljesít. Mindig tartsa be a következő biztonsági protokollokat:
- Viseljen szigetelt kesztyűt és biztonsági szemüveget, hogy megvédje az áramütést és a sav-expozíciót (különösen az ólom-sav akkumulátorok esetében)
- Kerülje a szikrákat és a nyitott lángot az akkumulátor beállítása közelében
- Használjon megfelelő nyomtávú kábeleket és biztonságos csatlakozókat a csúcsáram biztonságos kezeléséhez
- Gondoskodjon arról, hogy a csatlakozók tiszta, szoros és korróziómentesek legyenek
Töltő kompatibilitás
Az akkumulátor-rendszer hatékony és biztonságos feltöltéséhez 72 V-os töltőanyagra van szükség. Ráadásul:
- Az ólom-sav akkumulátorok állandó áram/állandó feszültség (CC/CV) profilokat és hőmérsékleti kompenzációt igényelnek
- A lítium-ion vagy a LIFEPO₄ akkumulátorokhoz lítium-specifikus töltési algoritmusokat igényelnek szigorú feszültségkapcsolókkal és az aktuális korlátozásokkal
BMS lítiumrendszerekhez
Lítium akkumulátorok használata esetén az akkumulátorkezelő rendszer (BMS) integrálása kötelező. A minőségi BMS biztosítja:
- Túlterhelés, túlterhelés és túláram védelem
- Cella kiegyensúlyozása töltési ciklusok során
- Hőmérséklet -megfigyelés és a hiba elszigetelése
A BMS kihagyása a lítium -beállításokban nemcsak kockázatos, hanem visszafordíthatatlan károkat vagy biztonsági veszélyeket okozhat.
A 72 V-os akkumulátoros rendszerek valós alkalmazásai
A 72 V -os konfigurációt számos iparágban széles körben alkalmazzák, mivel optimális egyensúlya van a feszültségszint és a rendszer bonyolultsága között.
- Elektromos járművek (eBike, robogó, motorkerékpár)
A legtöbb nagyteljesítményű e-kerékpár és elektromos robogó 72 V 20AH vagy 72 V 32AH csomagot használ, elegendő feszültséget biztosítva a motorok számára a 2000W és 5000W között. Ez a beállítás biztosítja a gyors gyorsulást, a hosszabb tartományt és a jobb hatékonyságot a lejtőkön.
- Golfkocsik
Egyes golfkocsik 4 × 12 V -os akkumulátorokat használnak, és kompenzálják a Boost Converterekkel a 72 V elérését, de ez további összetettséget és energiavesztést eredményez. A 6 × 12 V -os közvetlen sorozatú kapcsolat általában biztonságosabb, egyszerűbb és robusztusabb.
- Ipari felszerelés és megújuló tárolás
Nagy igényű beállításokban, mint például a hálózaton kívüli napenergia-rendszerek, a raktár robotikája és a tartalék energiarendszerek, a 72 V-os beállítások minimalizálják az áramlást (összehasonlítva a 48 V-os vagy alacsonyabb rendszerekkel), csökkentve a kábel méretét és az ellenállási veszteségeket-különösen a hosszú időtartamú kisülések vagy a távoli telepítések szempontjából.
Műszaki paraméterek és energiakámítások
Feszültségtartomány
Noha a névleges feszültség 72 V, a valós művelet egy tartományt tartalmaz:
- Teljesen töltött rendszer: 13,5 V × × 6=81 v
- Kisülési küszöb (alacsony feszültségvédelem): 10.5V × 6=63 v
Ezt a dinamikus tartományt el kell számolni a motorvezérlők, inverterek és töltésvédelmi rendszerek kiválasztásakor.
Energiakapacitás
A teljes energiatartalmat a következőképpen számítják ki:
Energia (WH)=Feszültség (V) × kapacitás (AH)
Példa:
6 × 12V 100AH akkumulátorok sorozatban → 72V 100AH = 7200 WH (7,2KWH)
Ez a felhasználható energia (a rendszerhatékonyságtól függően), amely ideális körülmények között kb. 7,2 órán keresztül képes táplálkozni egy 1000W -os eszközt.
Következtetés
A 72 V -os akkumulátorrendszer felépítéséhez 12 V egység felhasználásával hat akkumulátorra van szüksége, amelyek sorba vannak csatlakoztatva. Ez a konfiguráció egyértelmű, de technikai fegyelemre van szükség az akkumulátor egységességének, a helyes vezetékek és a biztonsági protokollok biztosításához.
A 72 V elérése mellett a felhasználóknak is fontolóra kell venniük:
- Szükséges kapacitás (AH) a kívánt futásidejéhez
- Betöltési áram, a megfelelő kisülési besorolású akkumulátorok kiválasztásához
- Akkumulátor kémia, kiegyensúlyozási költségek, teljesítmény és életciklus
- Rendszerbiztonság, főleg a lítiumsejtekkel
A nagyfeszültségű rendszerekben a tervezés vagy a telepítés kisebb felügyelete jelentősen befolyásolhatja a teljesítményt vagy a biztonságot. Akár elektromos szállítás, akár álló tárolás esetén, az átgondolt tervezés és a kiváló minőségű alkatrészek nem tárgyalhatók.
A szerzőről

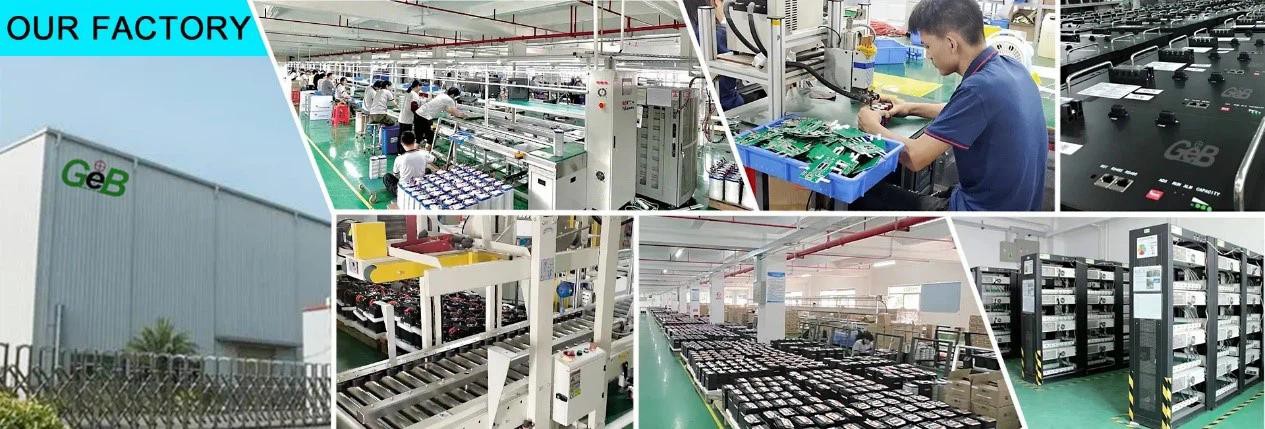

A GEB a General Electronics Technology Co., Ltd. márkájaEbike lítium akkumulátorok gyártójaKínában az elektromos kerékpárok lítium akkumulátoraira összpontosítva és fejlett 72 V -os elektromos kerékpár -akkumulátor -oldatokat biztosítva. A 2009 -ben alapított és a Shenzhen -ben székhellyel rendelkező GEB az iparban megbízható márkává nőtte ki magát, több mint 180 alkalmazottal és éves értékesítésével több mint 30 millió dollár.
