A villamosítás és a megújuló energia napjainkban gyorsan{0}}fejlődő világában az akkumulátorok az innováció szívévé váltak-az elektromos járművektől (EV-k) az e-kerékpárokig, az energiatároló rendszerekig és az intelligens eszközökig. Az akkumulátor koncepciójának átalakítása megbízható tömegtermékké- azonban sokkal több, mint egy technikai gyakorlat; ez egy összetett mérnöki út, amely -szakterületek közötti együttműködést, pontos vezérlést és folyamatos optimalizálást igényel.
Ez a cikk végigvezeti Önt a teljes akkumulátorfejlesztési folyamaton, a prototípustól a tömeggyártásig, és elmagyarázza, hogy a professzionális OEM/ODM-gyártók hogyan alakítják át az ötleteket valódi, piacra{0}}kész akkumulátorcsomagokká.
Miért rendszertervezés az akkumulátorfejlesztés?
Az akkumulátorfejlesztés nem egyszerűen a cellák csomagba szerelése. Ez egy rendszertervezési folyamat, amely integrálja az elektrokémiát, az anyagtudományt, a gépészeti tervezést, az elektronikát és a gyártási know-how-t{1}}.
A sikeres akkumulátornak megfelelő egyensúlyt kell találnia a következők között:
- Teljesítmény: energiasűrűség, ciklusélettartam, töltési sebesség
- Biztonság: hőstabilitás, védő kialakítás, tanúsítás megfelelősége
- Költség és gyárthatóság: méretezhető tervezés és az ellátási lánc hatékonysága
A mai lítium-ion és LiFePO₄ ökoszisztémákban minden tervezési döntés-a sejtkémiától a BMS-algoritmusig-kihat a végső költségekre, a teljesítményre és a biztonságra. Ennek a rendszernek a megértése{4}}szintű egyensúly a hatékony termékfejlesztés és a fenntartható versenyképesség kulcsa.
1. szakasz: Követelmények meghatározása és koncepciótervezés
Minden nagy akkumulátorprojekt azzal kezdődik, hogy világosan meghatározzuk, mit kell elérnie a terméknek.
Piaci és műszaki követelmények elemzése
A különböző iparágaknak nagyon eltérő prioritásai vannak:
- EV-akkumulátorok: összpontosítson az energiasűrűségre és a gyors{0}}töltési képességre
- E-kerékpár vagy e-robogó akkumulátorok: helyezze előtérbe a méretet, a súlyt és a tartósságot
- Energiatároló rendszerek: hangsúlyozzák a ciklus élettartamát és a költséghatékonyságot
- Szórakoztató elektronika: kompaktságot és biztonságot igényel
Ezeket a piaci igényeket olyan műszaki paraméterekké alakítják át, mint a névleges feszültség, kapacitás, belső ellenállás, ciklus élettartam, kisülési sebesség és üzemi hőmérséklet. A fejlesztőknek ugyanakkor figyelembe kell venniük a költségkorlátokat is, mivel az olyan anyagok, mint a katód aktív anyagok (pl. NCM, LFP) és az elektrolitok a teljes költség 60-70%-át teszik ki.
Koncepció tervezése és megvalósíthatósági validálása
A kulcsfontosságú specifikációk meghatározása után a mérnökök kiválasztják a cella kémiáját (LFP a biztonság és hosszú élettartam érdekében, NCM a nagyobb sűrűség érdekében), és megkezdik a 3D modellezést és a prototípus burkolat tervezését.
A korai minták gyakran CNC-megmunkálással vagy 3D-nyomtatással készülnek, így a csapatok gyorsan ellenőrizhetik a szerkezetet, a méretet és a termikus tervezést, mielőtt tömeggyártású formákba{1}}ruháznának.
2. szakasz: Mérnöki prototípus fejlesztés
A koncepció validálása után a projekt az ötlet és a legyártható termék közötti hidat képező mérnöki prototípus- felé halad.
Anyagrendszer és elektródák fejlesztése
Ez a fázis a katód/anód összetétel finom-hangolására, a bevonat egyenletességére és a szuszpenzió szabályozására összpontosít.
- Katód: gyakran alumíniumfólia alap; a bevonat vastagsága és a tekercs{0}}préselési sűrűsége (3,3–3,5 g/cm³ NCM esetén) közvetlenül befolyásolja a kapacitást.
- Anód: rézfólia alap; a grafit és a szilícium tartalom közötti egyensúly határozza meg a ciklus stabilitását.
- Elektrolit: az adalékanyagokat és a Li{0}}só-koncentrációt a stabil SEI-képződés és az alacsony impedancia érdekében optimalizálták.
Mechanikai és hőkezelési tervezés
Az akkumulátor szerkezetének biztosítania kell a merevséget, a szigetelést és a hatékony hőelvezetést.
A hőmodellezés segít fenntartani a hőmérséklet-különbségeket ±2 fokon belül a modulok belsejében, -ez kritikus az élettartam meghosszabbítása szempontjából.
Egyes speciális csomagok fázis--cserélő anyagokat vagy hőcsöveket integrálnak a szélsőséges körülmények szabályozására.
Akkumulátorkezelő rendszer (BMS) fejlesztése
A BMS az akkumulátor „agyaként” működik, irányítja a biztonságot, az energiaegyensúlyt és a kommunikációt.
Az alapvető funkciók a következők:
Pontos SOC/SOH becslés (adaptív Kalman-szűrők használatával, hiba kisebb vagy egyenlő, mint 3%)
Sejtkiegyensúlyozás a hasznos kapacitás javítása érdekében
Hőkoordináció a hűtőrendszerrel
Megfelelés az ISO 26262 funkcionális biztonsági szabványoknak
A hardver-in-in the loop (-HIL) tesztelése biztosítja, hogy a BMS minden hibaállapot esetén megbízhatóan működjön.
3. szakasz: Folyamatfejlesztés és kísérleti gyártás
A tömeggyártás előtt a mérnököknek ellenőrizniük kell, hogy a tervezési szándék következetesen megismételhető-e a méretekben.
Elektróda gyártási folyamat
Ez magában foglalja a hígtrágya keverésének, bevonásának, szárításának és kalanderezésének pontos szabályozását:
- Az iszap optimális viszkozitása egyenletes bevonatot és tapadást biztosít.
- A kétoldalas-bevonat növeli a teljesítményt, de fejlett feszültségszabályozást igényel.
- A kalanderezés határozza meg az elektródsűrűséget; A túlzott tömörítés rontja a ciklus élettartamát.
Sejtek összeállítása és kialakulása
Az alaktényezőtől függően:
- A sebcellák hatékonyak hengeres formátumokhoz (4 PPM sebességig).
- A halmozott cellák nagyobb energiasűrűséget és jobb konzisztenciát érnek el, előnyösen szilárdtest--vagy tasak kialakításnál.
A képződési és öregedési folyamatok kritikusak,{0}}a fokozatos töltés stabil SEI réteget épít ki, a precíziós kapacitásbesorolás pedig garantálja a termék konzisztenciáját.
4. szakasz: Tesztelés, érvényesítés és tanúsítás
Egyetlen akkumulátor sem kerül a piacra a biztonságot, a teljesítményt és a tartósságot biztosító átfogó hitelesítés nélkül.
Teljesítmény- és ciklustesztek
Az akkumulátorok több{0}}állapot-értékelésen esnek át:
- Kapacitás és belső ellenállás különböző hőmérsékleteken (-30-60 fok)
- Élettartam 25 fokban és 45 fokban 1 C töltés/kisütés alatt
- A naptár öregedése magas hőmérsékletű{0}}tárolás közben
Biztonsági tesztek
Túltöltési,
A hőterjedési szimuláció kritikus fontosságú a hőterjedés felméréséhez,{0}}a robusztus cellatávolság és a légtelenítő kialakítás több mint 15 perccel késleltetheti a láncreakciót.
Megfelelőség és tanúsítványok
A célpiacoktól függően a tanúsítás a következőket tartalmazhatja:
- UN38.3, CE, IEC62133 – exportra és szállításra
- UL2271/1973, SAE J2929 – észak-amerikai szabványokhoz
- GB38031 – Kínai EV akkumulátorokhoz
A tanúsítás 3–6 hónapra történő tervezése megakadályozza a gyártási késéseket és biztosítja a zökkenőmentes globális szállítást.
5. szakasz: Tömegtermelés és folyamatos fejlesztés
A tervezés és az érvényesítés befejezése után a projekt tömeggyártásba kerül,{0}}ahol a mérnöki precizitás találkozik a gyári fegyelemmel.
Gyártósor beállítása és érvényesítése
A modern lítium akkumulátor üzemek több mint 80%-ban automatizáltak.
A lézeres vágás, a precíziós halmozás és az automatizált hegesztés biztosítja a konzisztenciát, míg a PPAP (Production Part Approval Process) 1,33 feletti CPK-értékeket érvényesít a kritikus paramétereknél.
Minőségellenőrzés és ellátási lánc menedzsment
A MES és SPC rendszerek megvalósítása lehetővé teszi - 200+ minőségellenőrzési pont valós idejű nyomon követését, ami akár 40%-kal csökkenti az elutasítási arányt.
A nyersanyagokat (pl. katódpor részecskeméretét, nedvességtartalmát) felügyelik a nyomon követhetőség és a hosszú távú stabilitás biztosítása érdekében.
Folyamatos optimalizálás
A tömeggyártás nem a vége,{0}}hanem a folyamatos fejlesztés kezdete.
Az ügyfelek visszajelzései és a helyszíni adatok elemzése révén a mérnökök finomíthatják a struktúrát, optimalizálhatják a BMS-algoritmusokat (OTA-frissítéseken keresztül), és előkészíthetik a következő-generációs frissítéseket, például a szilárdtest-integrációt vagy a gyorsabb töltési platformokat.
Következtetés
A prototípustól a tömeggyártásig vezető út a modern mérnöki munka{0}}a tudomány, a tervezés és a gyártási fegyelem zökkenőmentes ötvözete. Minden fázis szakértelmet, tesztelést és csapatmunkát igényel az elektrokémia, a mechanikai tervezés és a szoftverrendszerek terén. Ahogy a következő-generációs technológiák, például a szilárdtest-akkumulátorok és a nátrium-akkumulátorok érnek, a folyamat fejlődni fog.
A GEB a General Electronics Technology Co., LTD. alá tartozó márka, és professzionálise{0}}kerékpár akkumulátorok gyártója.

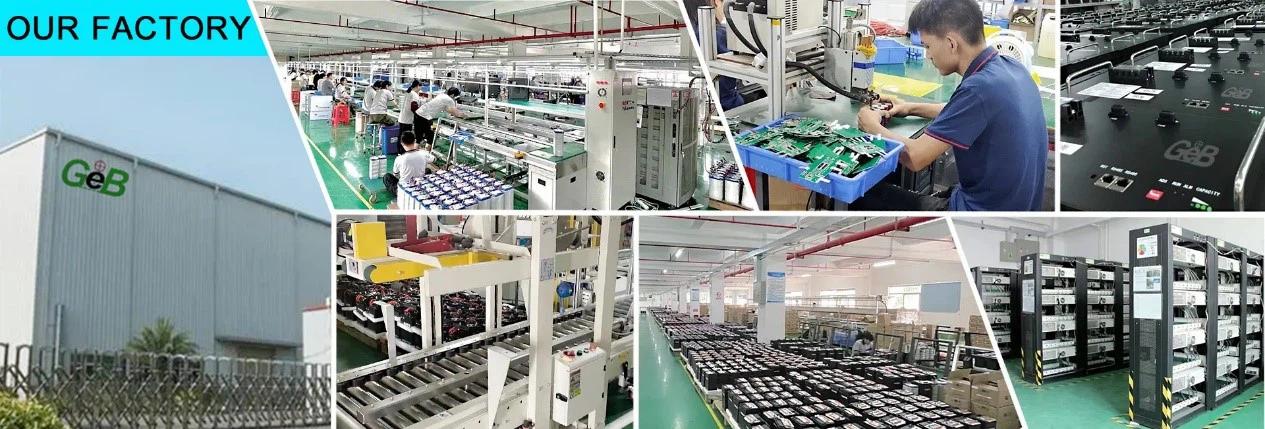

Üzemünk 2009-es megalapítása óta a GEB elkötelezett amellett, hogy kiváló-minőségű, nagy-teljesítményű és környezetbarát lítium akkumulátorokat biztosítson az európai és észak-amerikai kerékpáros piacok számára. Az évek során erős hírnevet építettünk ki globális ügyfeleink körében azáltal, hogy megőriztük alapvető értékeinket, az innovációt, a minőséget, a szolgáltatást és a felelősséget.

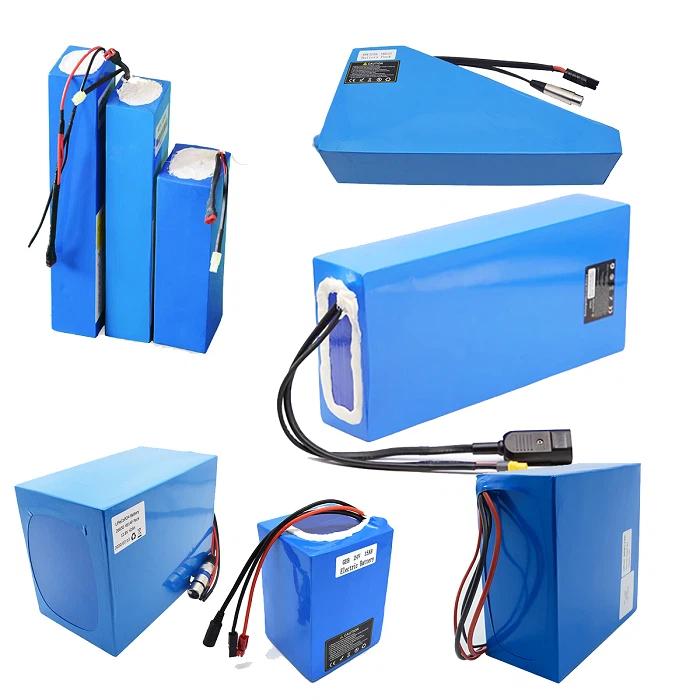

Professzionális OEM/ODM akkumulátorgyártóként a GEB teljes körű megoldást kínál az egyedi tervezéstől és prototípus-fejlesztéstől a tömeggyártásig. Vegye fel velünk a kapcsolatot még ma, ha többet szeretne megtudni akkumulátoros megoldásainkról.
