Az elektromos járművek növekvő területén a nagy teljesítményű elektromos kerékpár (E-bike) akkumulátorok iránti kereslet megnőtt, mivel nagyobb hatótávra, jobb biztonságra és nagyobb hatékonyságra van szükség. A lítium-ion (Li-ion) akkumulátorcsomag minden elektromos kerékpár egyik legkritikusabb alkatrésze. A vezető gyártókéntelektromos kerékpár akkumulátorok Kínában, ez a cikk az elektromos kerékpárokhoz való megbízható, nagy teljesítményű lítium-ion akkumulátorcsomagok építésének alapvető gyártási folyamataival és tervezési szempontjaival foglalkozik.
Az elektromos kerékpárok lítium-ion akkumulátorcsomagjainak alapjainak megismerése
A lítium-ion akkumulátorcsomagok az elektromos kerékpárok mögött álló erőművek, nagy energiasűrűséget, hosszú élettartamot és viszonylag kis súlyt kínálnak a hagyományos ólom-savas akkumulátorokhoz képest. Ezek a csomagok jellemzően több sorba vagy párhuzamosan elhelyezett lítium cellából állnak, amelyek biztosítják a szükséges feszültséget és kapacitást a kerékpár motorjának hatékony működéséhez.
Az akkumulátorcsomag kialakításának biztosítania kell a kompatibilitást az E-bike energiarendszerével, maximalizálva a nyomatékot, a gyorsulást és a hatótávot. A lítium-vas-foszfát (LiFePO4) és a lítium-nikkel-mangán-kobalt-oxid (NMC) az elektromos kerékpár akkumulátorokban leggyakrabban használt vegyszerek, amelyek mindegyike sajátos előnyöket kínál a stabilitás, az élettartam és az energiasűrűség tekintetében.

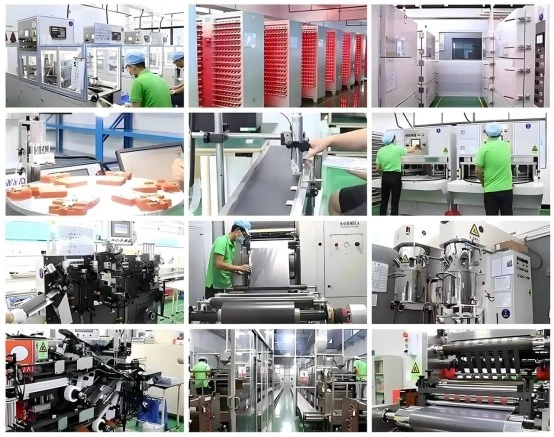

Az elektromos kerékpár lítium-ion akkumulátor gyártási folyamata
Az elektromos kerékpárokhoz való lítium-ion akkumulátorcsomag gyártási folyamata bonyolult, és több kulcsfontosságú szakaszból áll a teljesítmény és a biztonság érdekében.
1. lépés: Nyersanyag kiválasztása és sejt-előkészítés
A gyártási folyamat az akkumulátorcellák gondos kiválasztásával kezdődik. Az elektromos kerékpár lítium-ion akkumulátorai általában hengeres cellákat (például 18650 vagy 21700), prizmás vagy tasakos cellákat használnak, mindegyiket a kívánt alkalmazás alapján választják ki. A gyártók jó hírű beszállítóktól szerzik be a cellákat a minőség és az egységesség biztosítása érdekében. Ezután a cellákat a legfontosabb jellemzők, például a feszültség és a belső ellenállás alapján válogatják, hogy biztosítsák az egyenletességet és a hosszú élettartamot.
2. lépés: Az akkumulátorcella összeszerelése
A cellák előkészítése után megkezdődik az összeszerelési folyamat. Ez magában foglalja a cellák soros vagy párhuzamos csatlakoztatását, az E-bike rendszer szükséges feszültségétől és kapacitásától függően. Például egy tipikus 48 V-os elektromos kerékpár akkumulátor 13-14 cellát használhat sorba (egyenként 3,7 V), míg a nagy teljesítményű e-kerékpárok nagyobb akkumulátorcsomagjai további cellákat igényelhetnek.
A cellák védőburkolatba vannak rendezve, gyakran tartós ABS műanyagból, amely ütésállóságot és korrózióvédelmet nyújt. Ezt a házat úgy tervezték, hogy megóvja az akkumulátort a külső hatásoktól, például víztől, portól és szélsőséges hőmérsékletektől.
3. lépés: Az akkumulátorkezelő rendszer (BMS) integrációja
Az akkumulátorcsomag kulcsfontosságú eleme az akkumulátorkezelő rendszer (BMS). A BMS a töltési és kisütési ciklusok szabályozásával figyeli az akkumulátorcsomag állapotát, védi a cellákat a túltöltéstől, a túlmerüléstől és a rövidzárlatoktól. A BMS az akkumulátor általános biztonságát is biztosítja azáltal, hogy fenntartja a hőszabályozást és a feszültségegyensúlyt a cellák között.
A csúcskategóriás E-bike rendszerekben a CANBUS vagy UART kommunikációs protokollokkal rendelkező fejlett intelligens BMS-megoldások integrálva vannak, hogy valós időben figyeljék a teljesítményt, és lehetővé teszik a használat során a diagnosztikát és az optimalizálást.
4. lépés: Szigetelés és biztonsági jellemzők
Az akkumulátorcsomagot megfelelően szigetelni kell a rövidzárlat megelőzése és a biztonság biztosítása érdekében. Hőszigetelő anyagokat adnak hozzá a hőképződés elleni védelem érdekében, míg a kiváló minőségű vezetékek és csatlakozók biztosítják a cellák és a motor közötti biztonságos kapcsolatot.
A csomag kialakítása olyan belső biztonsági elemeket is tartalmaz, mint például biztosítékok és nyomáscsökkentő szelepek, amelyek megvédik az olyan kockázatokat, mint a hőkitörés vagy a külső fizikai sérülések.
Elektromos kerékpár akkumulátorcsomag tervezési szempontok
Az elektromos kerékpárokhoz való lítium-ion akkumulátorcsomag tervezésekor számos kulcsfontosságú tényezőt kell figyelembe venni:

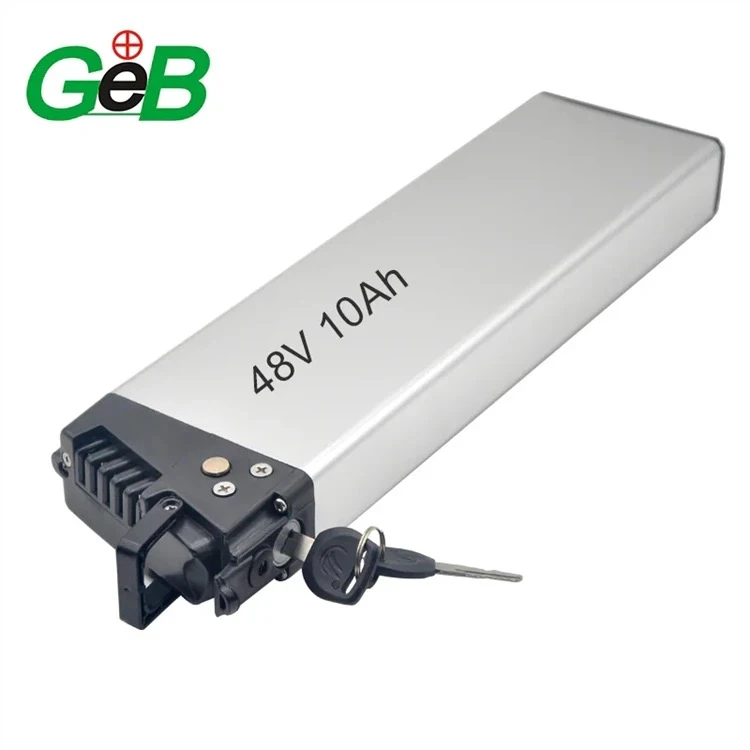

Feszültség- és kapacitáskövetelmények: A tervezési folyamat első lépése az adott E-bike modell feszültség- és kapacitásigényének megértése. Például egy 48 V-os akkumulátorcsomag általában biztosítja a szükséges energiát a nagyobb teljesítményű E-kerékpárokhoz. Az amperórában (Ah) mért kapacitás határozza meg, hogy az E-bike mennyit tud megtenni egyetlen feltöltéssel, ami döntő szempont mind az ingázók, mind a szabadidő-lovasok számára.
Akkumulátor alaktényező: Az elektromos kerékpár akkumulátorok különböző formájúak, például hengeres, prizmás vagy tasakos cellák. Minden formai tényezőnek egyedi előnyei vannak. A hengeres cellák tartósak és költséghatékonyak, míg a prizmatikus cellák helytakarékosabbak, a tasakos cellák pedig könnyűek és rugalmasak, ideálisak kompakt vagy egyedi kialakításokhoz. Az alaktényező közvetlenül befolyásolja az akkumulátorcsomag általános kialakítását, beleértve annak méretét, alakját és teljesítményét.
Hőmérséklet-kezelés: A lítium-ion akkumulátorok érzékenyek a hőmérséklet-ingadozásokra, és az extrém hőség vagy hideg jelentősen befolyásolhatja teljesítményüket és élettartamukat. Az akkumulátorcsomag kialakításának hatékony hőkezelési megoldásokat kell tartalmaznia az optimális működési hőmérséklet fenntartása érdekében, különösen azokban a régiókban, ahol szélsőséges időjárási viszonyok uralkodnak. A hőelvezetés szabályozására gyakran hűtőlemezeket vagy hőpárnákat építenek be.
Tartósság és védelem: Az akkumulátorcsomag külső burkolatának tartósnak és ellenállónak kell lennie az ütésekkel, rezgésekkel és környezeti tényezőkkel szemben, mint például a víz és a por. Sok gyártó az ABS műanyagot választja a tartósság, a költség és a könnyű gyártás egyensúlya miatt. Ezenkívül védőáramkörök és biztosítékok vannak beépítve, hogy megakadályozzák a túláramot, a túltöltést és a rövidzárlatokat, növelve az elektromos kerékpár akkumulátorának általános biztonságát.
Minőségellenőrzés és tesztelés
Az E-bike-ok lítium-ion akkumulátorai minőségének és biztonságának biztosítása kulcsfontosságú. A gyártási folyamat minden szakaszában szigorú minőség-ellenőrzési intézkedéseket hajtanak végre. Ezek közé tartozik az egyes cellák feszültség- és ellenállás-ellenőrzése, az összeszerelés egységességének biztosítása, valamint az akkumulátor-kezelő rendszer (BMS) megfelelő működésének ellenőrzése.
A végső tesztelés magában foglalja a csomag teljesítményének értékelését különböző körülmények között, beleértve a töltési és kisütési ciklusokat, a hőteszteket és a kapacitástesztet. A cél annak biztosítása, hogy az akkumulátorcsomag megfeleljen a legmagasabb szintű teljesítmény, megbízhatóság és biztonság követelményeinek.
Trendek az elektromos kerékpár akkumulátorok gyártásában
Az elektromos kerékpár-akkumulátorok iparága továbbra is innovációt folytat, az energiasűrűség javítását, a súlycsökkentést és a biztonság fokozását célzó fejlesztésekkel. A gyártók új akkumulátorkémiai módszereket kutatnak, például a lítium-vas-foszfátot (LiFePO4), amely kiváló termikus stabilitást és hosszabb élettartamot biztosít. Ezenkívül a gyártók fenntartható gyakorlatokat alkalmaznak, beleértve az akkumulátor-újrahasznosítást és az energiahatékony gyártási technikákat, hogy csökkentsék környezeti hatásukat.
Egy másik kulcsfontosságú tendencia a gyorstöltési technológiák fejlődése, amelyek jelentősen csökkentik az E-bike akkumulátor feltöltésének idejét. Ahogy az elektromos kerékpárok iránti kereslet növekszik, ezek az innovációk döntő szerepet fognak játszani az általános e-bike élmény javításában.
Következtetés
A lítium-ion akkumulátorcsomag minden E-bike kritikus eleme, tervezése és gyártási folyamata pedig elengedhetetlen a nagy teljesítményű, megbízható és biztonságos termék előállításához. Az elektromos kerékpár-akkumulátorok gyártásának kulcsfontosságú lépéseinek megértésével – a cellák válogatásától és összeszerelésétől a fejlett akkumulátor-kezelő rendszerek integrációjáig – a gyártók olyan akkumulátorokat állíthatnak elő, amelyek az elektromos kerékpárok következő generációját táplálják. Az akkumulátortechnológia folyamatos fejlődésével az elektromos kerékpárok jövője fényesebbnek tűnik, mint valaha.
